安装操作

螺杆启闭机安装图解大全

发布日期:2021-12-19 11:03:54浏览:5382 次

1、QLCF型封闭侧摇启闭机结构及安装图解:

QLCF封闭侧摇启闭机结构布置图

2、QLC型侧摇螺杆启闭机结构及安装图解:

QLC型侧摇启闭机结构布置图解

3、QLD型电装螺杆启闭机结构及安装图解

QLD型电装螺杆启闭机结构布置图及安装图

4、QLT型手推启闭机结构及安装图解:

QLT手推启闭机结构及布置图

5、QLYB型启闭机工作原理图解:


6、QLZ型直连螺杆式启闭机结构及安装图解:


7、QL型手电两用启闭机结构及安装图解:

QL手电两用启闭机基础布置结构图

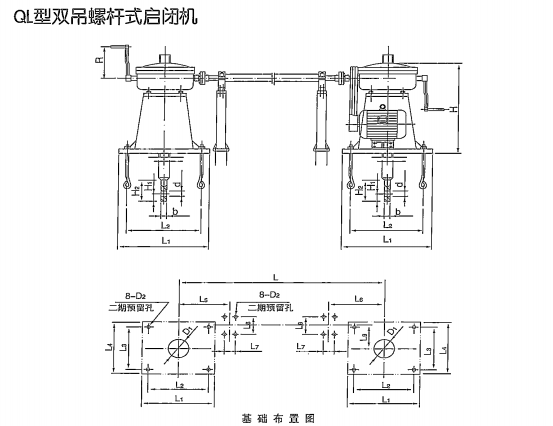

8、QL型双吊点螺杆启闭机结构及安装图解:

QL双吊螺杆式启闭机结构及基础布置图

总结:以上图解中包括的常见的机型有QLCF型、QLC型、QLD型、QLT型、QLYB型、QLZ型、QL型、QL双吊型的结构图及安装布置图,以上七种不同的机型的技术参数及安装布置尺寸可参考本站相应的机型。如果有特殊的要求,可来图来样定制生产!
