生化池用机闸一体渠道闸门安装结构图

发布日期:2021-12-29 17:39:49浏览:396 次

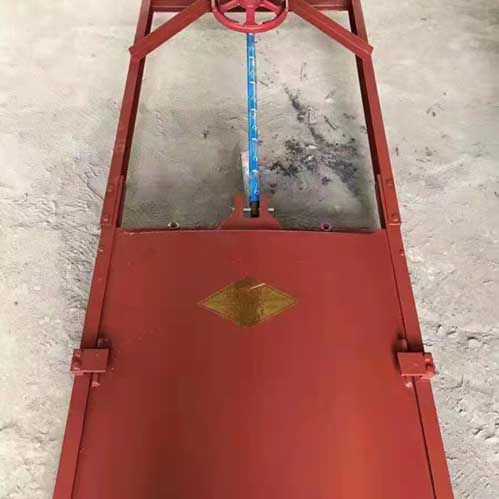

下图为生化池用机闸一体渠道闸门安装结构图,外形结构尺寸为400mm*400mm的,启闭形式为手轮式,此种一体渠道闸门的启闭仅需要转动手轮,带动螺杆,从而便可实现闸门的启闭机,启闭灵活方便,安装简单。

一、生化池用机闸一体渠道闸门安装结构图

从安装结构图中可以看出,此种一体渠道闸门的安装不需要二次浇筑,也无需建设安装启闭机平台,仅需要按照设计施工图的要求,通过膨胀螺栓将一体渠道闸门固定即可,可以说是闸门结构简单,安装方便快捷!本厂可免费为用户提供安装技术支持指导!

生化池用机闸一体渠道闸门安装结构图

二、生化池用机闸一体渠道闸门安装要点

1、安装前的检查应检查零部件是否完好、组装是否正确、构件清理是否干净等,检查横框与立框之间的止水面是否在同一个平面内,检查渠道闸门各部件连接部位的螺栓是否有松动,如有,需紧固。

2、为了防止在安装闸框的变形,渠道闸门通常情况下应整体安装,严禁闸框和闸板分开安装;

3、浇口位于防水胶上的相应位置;

4、钢筋混凝土附着在门槽和开口的边缘以保护混凝土;

5、渠道闸门框和门体安装在水下,导轨安装在门框的上端;

6、在浇注商砼时,应注意及时清理闸门间隙中的灰浆,防止后期使用时影响闸门的开启或关闭;

7、在吊装就位后,二次浇注前,应确保螺栓与混凝土结构牢固连接。

生化池用机闸一体渠道闸门结构组件特点及原理

三、生化池用机闸一体渠道闸门结构组件特点及原理

1、结构组件特点

污水处理生化池,主要是利用微生物来降解污水中的COD,具有节能、占地面积小、耐冲击负荷、运行管理方便等特点,而污水处理生化池所用的机闸一体铸铁闸门可以很好的调控污水的流量,同时其主要构件门框、门体、密封面、轴导架、导轨等相关主要部件为铸铁材质,具有优良的耐腐蚀性和耐磨性,特别适合应用于污水处理,具有结构简单、经济耐用、操作简单方便等优良特性。

2、工作原理

在工作时,仅需要转动启闭机摇把,使螺母或螺杆蜗轮作旋转运动,带动传动螺杆工作,使门体相对对门框作上下往复运动,同时,楔紧装置运用楔块可紧可松的工作原理,使门体下降至设定限位置时,门框、门体密封座面能有效地贴合,起到截水之作用。

生化池用机闸一体渠道闸门材质选择

四、生化池用机闸一体渠道闸门材质选择

当然如果污水的水质比较查,且为碱性的话,通常会选择钢制机闸一体闸门,不管是钢制的还是铸铁材质的本厂都支持定制生产。

本厂生产的机闸一体渠道闸门严格按照相关标准生产制造,并且有出厂合格证。拥有精良的生产设备、雄厚的技术力量、完善的检测手段、健全的质量保证体系、产品结构合理、性能可靠、品种齐全、各项技术指标均达到行业标准。面向二十一世纪,我厂将不断开拓进取,发扬“求实” “创新” “团结” “拼搏”的 企业精神,发挥人才优势,促进科技进步,奉行“诚实守信,质量为先”的企业经营宗 旨,竭诚为用户服务。我厂愿与国内外各界朋友建立诚華友好的合作关系,为水电行业共创辉煌!
