附壁式铸铁镶铜闸门

附壁式铸铁圆闸门

发布日期:2022-05-03 10:20:24浏览:1387 次

常见的附壁式铸铁圆闸门的启闭方式有手动或电动两种,常见的型号有syz600mm、zmqy600mm、syz800mm、zmqy800mm等,厂家一手报价在3500元/套到1万/套,因具体工程项目要求不同,实际价格以电议或面议为准,16年水利机械行业品牌,产品质量可靠,值得信赖!

附壁式铸铁圆闸门厂家报价及简介

一、附壁式铸铁圆闸门简介:

附壁式铸铁圆闸门是指安装在墙壁上,在结构上附壁式铸铁圆闸门的门框上两侧各有两个耳朵,用于将闸门固定在进出水口上,而不是嵌入在闸槽里面的闸门,其主要构件有门框、门体、导轨、楔紧装置、墙框、吊耳、闸杆、吊块螺母、启闭机支座、密封面等部件组成,多用于给排水、防汛、灌溉、冶金、石油、化工、等,水电工程中,用来截止、疏通水流或起调节水位的作用,也适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等。


二、结构优势特点

1、附壁式铸铁圆闸门门体一般采用面板与加强肋的结构,门体通常为整体铸造,且带有“#”字加强筋,加强筋的数量视闸门规格大小而定,一般间距为250~350mm之间,因此结构稳定可靠,尺寸较大的可采用分块组成式;

2、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm。

3、闸门启闭顺畅,因为导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。

4、闸门导轨和门框不易错位,因为导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。

5、附壁式铸铁圆闸门门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,因此止水性能优良;

附壁式铸铁圆闸门结构特点及性能参数

三、附壁式铸铁圆闸门常见性能参数及规格尺寸:

1、性能参数:

额定工作水头:单向受压,正向,10m;反向,5m;双向受压,均为10mg;

启闭速度:不小于0.2m/min,不大于1.5m/min;

闸门密封面配合间隙≤0.1 mm,密封座厚度大于10mm;

密封面每米长度渗水量:正向≤0.7L/min·m,反向≤ 1.25L/min·m;

公称压力≤0.1Mpa;密封试验压力0.1Mpa;

工作环境:温度-20°C~120°C,湿度:百分之95;

工作介质:水 与污水,PH值,5~10;

附壁式铸铁圆闸门结构图

2、常见规格尺寸表及结构图:

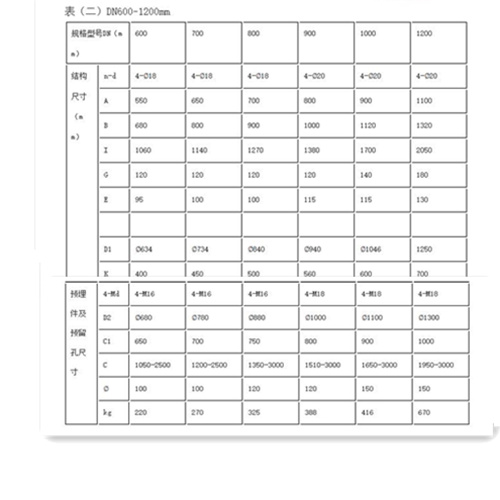

附壁式铸铁圆闸门常见规格型号参数

四、附壁式铸铁圆闸门安装技术要点:

1、附壁式铸铁圆闸门安装方式通常采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固;

2、当闸门的体积太大,或者因为现场位置无法进行整体起吊时,可以将[]体与门框拆解后分别起吊,但保护好密封面。

3、附壁式铸铁圆闸门的安装位置正常状态下正向迎水、处于铅垂状态,门框埋入部分插进预留孔洞,用斜块垫平、校正、使闸门导轨与铅垂线重合,其偏差应小于1/500;

4、用塞尺检查铸铁闸[门的上、下密封面的间隙, -定要将间隙保持在0.1m以内,如果间隙超标,可以在超标处的门]框背面垫入合适的斜铁,顺便将地脚螺栓慢慢的旋松,直到间隙合格为止。

5、将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固,若门框为法兰联接,则调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫;

6、需要注意的是不得采用素混凝土,浇灌后要用振动泵捣固坚实。当二次浇灌混凝土完全凝固后,还应对固定螺母进行检查。

7、用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块;

8、铸铁托架固定在池壁上,将轴导架架体安装到指定位置,使其与预套在丝杆上的套管用螺栓紧固,保证轴导架管与丝杆处在同心位置,特别是下部分的轴导架,让其闸门吊耳的距离大于闸门口径,其余轴导架在闸门启闭过程中不能碰到丝杆连接套,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。

9、安装防护罩:安装启闭机护罩,并用螺栓紧固在启闭机顶部。

附壁式铸铁圆闸门安装使用及维护要点

五、使用维护要点

1、附壁式铸铁圆闸门使用应注事项:

  • 从电动更改为手动时,请使用手动开关,手柄向手动方向推动,当推到某个位置时,中间离合器从涡轮上脱离,手动轴爪进入手动状态,并应切断电源;

  • 当它从手动变为电动时,它是一个自动开关,要求工作在半开半关状态,用电动启闭机时应检查手摇柄是否脱离转轴,以免在启动是碰伤人员;

  • 使用手动启闭机开启、关闭闸门时,用力应均匀,切勿用力过猛,以防损坏定位装置;

  • 在启闭时应注意闸板的上、下限位置,以免损坏闸门或启闭机,如果在启闭机过程中如有异常情况应立即停止使用并及时检查处理。

  • 闸门关闭时在距底面100mm处,将闸门暂停1分钟,利用门底激流冲底槽内的杂物后再将闸门关闭;


2、附壁式铸铁圆闸门维护保养要点:

  • 闸门启闭机的齿轮,轴承,螺钉和其他零件应每季度润滑一次;

  • 在使用中应进行机器部件进行防锈处理,并定期在止水面上抹黄油,以保证启闭时闸板与闸框的止水结合面光滑;

  • 每2-3个月对启闭机轴承、传动螺杆、螺母等加注1-2次润滑液,大保养时,应给轴承部分注满黄油;

  • 每年需对闸门作一次尤其、防腐处理。


总结:

以上就是关于附壁式铸铁圆闸门的厂家一手报价、简介、结构特点优势、常见尺寸型号、安装技术要点、使用注意事项、维护保养要点等几个方面的内容了,瑞鑫水工闸门规格型号齐全,可定制生产!
