附壁式铸铁镶铜闸门

ZMQY型

发布日期:2021-11-14 13:45:21浏览:1396 次

ZMQY型附壁式铸铁圆闸门型号尺寸参数大全

ZMQY型附壁式镶铜铸铁圆闸门外形尺寸及安装尺寸参数

表(一)DN200-500mm

规格型号DN(mm)

200

300

400

450

500

结构尺寸(mm

n-d

4-12

4-12

4-12

4-16

4-16

A

150

250

350

400

450

B

260

360

460

510

580

I

428

565

680

745

810

G

90

100

100

100

105

E

75

80

95

95

95

D1

224

∅324

430

∅480

530

K

150

200

285

305

325

预埋件及预留孔尺寸

4-Md

4-M10

4-M10

4-M10

4-M14

4-M14

D2

280

∅380

480

530

580

C1

400

500

550

575

600

C

400-2500

550-2500

750-2500

850-2500

900-2500

80

80

80

80

100

kg

46

65

102

128

140

ZMQY(200-1200mm)附壁式铸铁闸门安装结构图

表(二)DN600-1200mm

规格型号DN(mm)

600

700

800

900

1000

1200

结构尺寸(mm

n-d

4-∅18

4-∅18

4-∅18

4-∅20

4-∅20

4-∅20

A

550

650

700

800

900

1100

B

680

800

900

1000

1120

1320

I

1060

1140

1270

1380

1700

2050

G

120

120

120

120

140

180

E

95

100

100

115

115

130








D1

∅634

∅734

∅840

∅940

∅1046

1250

K

400

450

500

560

600

700

预埋件及预留孔尺寸

4-Md

4-M16

4-M16

4-M16

4-M18

4-M18

4-M18

D2

∅680

∅780

∅880

∅1000

∅1100

∅1300

C1

650

700

750

800

900

1000

C

1050-2500

1200-2500

1350-3000

1510-3000

1650-3000

1950-3000

100

100

120

120

150

150

kg

220

270

325

388

416

670

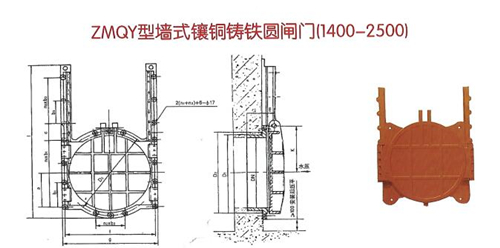

ZMQY(1400-2500mm)附壁式铸铁闸门安装结构图


表(三)DN1400-1800mm

规格型号DN(mm)

1400

1500

1600

1700

1800

外形及安装布置尺寸

D1

1440

1540

1640

1740

1840

D2

1500

1600

1700

1800

1900

D3


1665

1770

1870

1970

G

90

100

100

110

110

E

90

101

104

110

110

K

815

875

925

975

1025

I

2500

2650

2800

2950

3100

f

1520

1620

1720

1830

1930

g

1560

1660

1760

1880

1980

n1×b1

3×380

3×400

3×400

3×400

3×450

n2×b2


2×200

2×265

2×285

2×300

n3×b3

2×600

2×650

2×700

2×750

2×750

e

255

250

215

225

205

a

570

600

660

675

720

重量kg

790

1200

1300

1360

1440


表(四)DN1900-2500mm

规格型号DN(mm)

1900

2000

2200

2400

2500

外形及安装布置尺寸

D1

1940

∅2040

2250

2450

2550

D2

2000

2100

2300

2500

2600

D3

2080

2180

2400

2600

2700

G

120

120

120

120

120

E

124

124

130

130

130

K

1100

1150

1250

1350

1400

I

3250

3400

3700

4000

4150

f

2030

2150

2350

2590

2690

g

2080

2200

2400

2460

2740

n1×b1

5×300

5×310

5×350

5×370

5×410

n2×b2

2×385

2×400

2×420

2×450

2×480

n3×b3

4×400

4×400

4×450

4×500

4×500

e

250

275

300

300

300

a

750

775

875

925

1025

重量kg

1520

1600

1760

1920

2000


二、主要性能指标:

1、密封面每米长度渗水量:≤0.7L/min·m,反向≤1.25L/min·m

2、公称压力≤0.1Mpa;密封

3、闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm。

4、工作环境:温度-20℃~120℃湿度:95%

5、附壁式铸铁闸门工作介质:水与污水PH值:6-8。
