晋城铸铁闸门启闭机

晋城PGZ铸铁闸门

发布日期:2024-02-14 14:16:42浏览:33 次

晋城PGZ铸铁闸门通常从220元左右到4800元左右一套,采用铸造加工而成,具有良好的耐腐蚀性能,瑞鑫水工常年大量现货供应,一套起批,来图来样支持定制生产加工。

晋城PGZ铸铁闸门多少钱一套

一、晋城PGZ铸铁闸门概述

晋城PGZ铸铁闸门也被称为拱形铸铁闸门,闸板采用拱形设计,宽度在400毫米以上的闸门通常在背部设置有加强筋,具有抗压能力好,质量轻,启闭轻巧灵活,被广泛用于河道、水库、市政水利、渠道等水利工程中,用来调节水流量的大小。

二、晋城PGZ铸铁闸门结构图及安装布置图

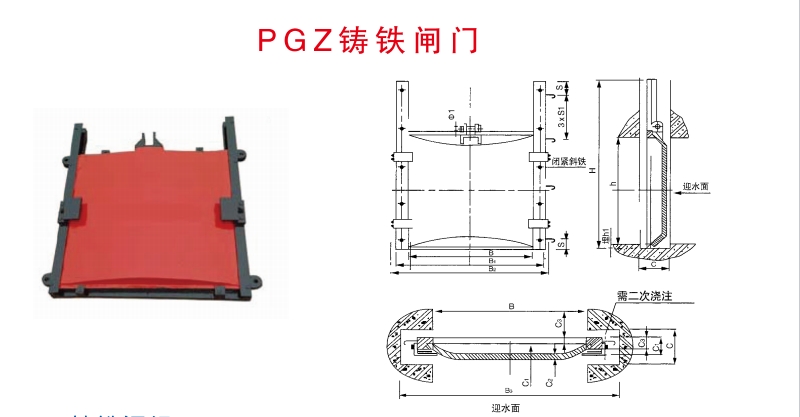

晋城PGZ铸铁闸门结构图及安装布置图

说明:

1、从上图中可以看出,PGZ拱形铸铁闸门的迎水面为闸板拱起的那一面,这样可以更好的承受水压。

2、从安装布置图中的俯视图中可以看出PGZ铸铁闸门多采用二次灌浆浇筑的方式来安装加固闸门。

三、晋城PGZ铸铁闸门技术参数

晋城PGZ铸铁闸门技术参数

说明:

1、晋城PGZ铸铁闸门的止水可依据用户需求加平板橡胶止水或铜板止水。

2、闸门孔口尺寸为长方形,而孔口宽度B与高度h均为标准值(即可从上表中查出),可按正面方法查出对应技术数据,例:2.5'3.5m闸门,其值“B、B1、B2、B3、C1、C、C2、C3、C4、C5、f1”为上表2.5*2.5m-栏中数值。

3、对于其他型号规格闸门,可按用户要求设计生产非标准产品。

4、从上表中还可以快速查询对应尺寸的闸门所需要配型的启闭机,比如1.5*1.5米的PGZ拱形铸铁闸门所需要配型的启闭机为3t.

四、晋城PGZ铸铁闸门选购指南

1、止水方式;确定是单向止水还是双向,前止水还是后止水,止水带面材质要求。

2、吊点数及吊点中距

3、工作水头及设计校核水头

4、水流向,设计确定的启闭机型号及启闭吨位及与螺杆连接部位的相关数据

5、水质、泥砂等水文资料信息

6、提供与闸门结合面相关土建结构布置图

总结:

以上就是关于晋城PGZ铸铁闸门的内容了,里面涵盖了闸门的外形结构图、安装布置图、常见型号尺寸参数等内容,此系列闸门也被称为铸铁拱形闸门,属于平面铸铁闸门系列一种。
