    螺杆启闭机
    首页 > 型号参数 > 螺杆启闭机

    QLC型

    发布日期：2025-03-16 14:06:17浏览：817 次

    QLC型侧摇螺杆启闭机是一种被广泛的应用于水库灌区河道、渠道、农田灌溉、水产养殖、市政水利、小型防洪排涝等水工工程中，用来启闭平面闸门，采用人力手动启闭。

    一、QLC型侧摇螺杆启闭机特点

    1、具有自锁功能，可使闸门停留在任何位置，更加方便；

    2、螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，具有摇动轻便，启闭灵活的特点；

    3、由于采用手动启闭，具有转向变速快的特点；

    4、还配有防盗嘴和专用工具，安装简便。

    5、承载能力大、工作效率高，其承载力从0.5-3t。

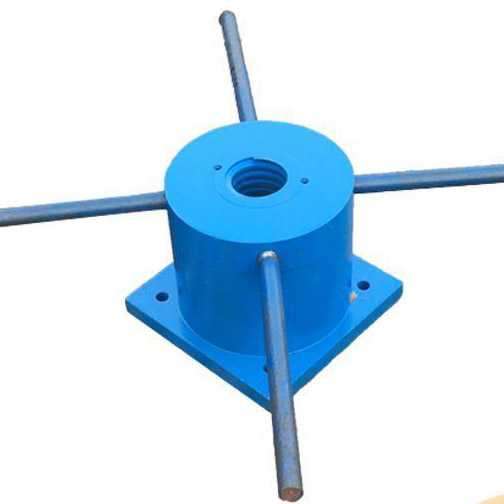

    QLC型侧摇启闭机

    二、QLC型侧摇螺杆启闭机技术参数及基础布置尺寸:

    技术参数

    规格型号

    QLC-5

    QLC-10

    QLC-20

    QLC-30

    启门力T）

    0.5

    1

    2

    3

    闭门力(T)

    0.25

    0.5

    1

    1.5

    螺杆

    全长(m)

    1

    1.S

    2

    2.5

    螺纹长(m)

    0.7

    1

    1.5

    2

    直径 (mm)

    ∅28

    ∅30

    ∅39

    ∅46

    启闭速度(mm/r)

    3.6

    3.6

    3.0

    4.1

    其他主要技术参数

    L

    185

    185

    250

    300

    L1

    224

    224

    258

    297

    L2

    160

    160

    180

    225

    H

    287

    287

    340

    440

    H1

    25

    25

    30

    45

    H2

    150

    85

    100

    120

    R

    16

    150

    150

    150

    b

    16

    16

    20

    26

    d

    16

    16

    20

    30

    D1

    ∅60

    ∅60

    ∅6O

    ∅8O

    D2

    ∅40

    ∅40

    ∅40

    ∅40

    地脚

    4-M10×180

    4-M10×180

    4-M10×200

    4-M12×250

    重量（Kg)

    28

    31

    59

    103


    三、QLC型侧摇螺杆启闭机结构图

    QLC型侧摇启闭机结构布置图及技术参数表

    四、说明

    1、启闭速度指的是手柄转一圈闸门提升或下降的距离。

    2、参数D1是过螺杆孔，D2是二次浇注预留孔。

    3、用户确定订货型号后，请索取确切数据。
