平面铸铁闸门

单吊平面拱形铸铁闸门

发布日期:2022-03-19 21:45:37浏览:128 次

单吊平面拱形铸铁闸门是指迎水面是拱形的,只有一个吊点的,宽度通常在2.5米以下的PGZ型铸铁平面闸门,因为在2.5米以上的多数情况下会采用双吊点,厂家报价从480元每套到1万左右每套的都有,此种闸门多为单向止水,多应用于小型的水利工程,比如渠道、农田灌溉、水产养殖等。


一、产品报价

因为在2.5米以上的闸门有很多不同的尺寸型号,选购的型号尺寸不同,厂家报价也肯定有所不同,另外受原材料及人工成本的影响,价格是会有所浮动的,致电我们,免费提供厂家一手报价!

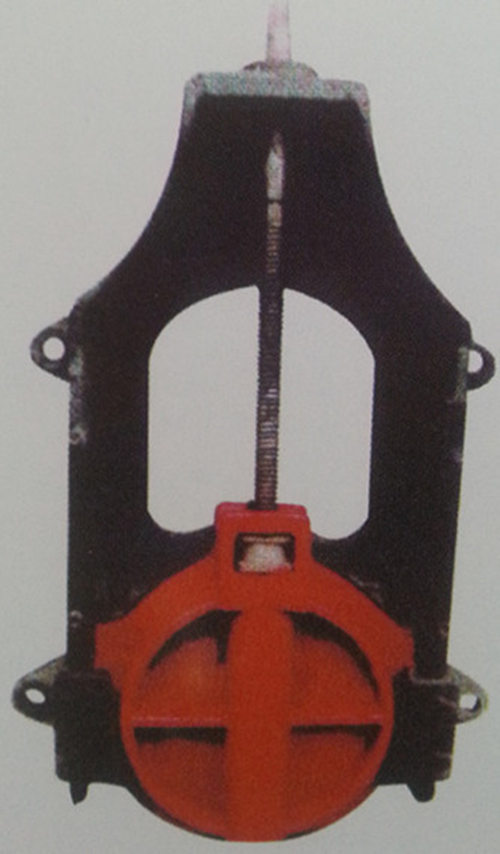

单吊平面拱形铸铁闸门结构组件图

二、结构组件

单吊平面拱形铸铁闸门属于平面铸铁滑动闸门的一种,其结构与平面铸铁滑动闸门一样,通常由闸框、闸板、吊耳、压紧锲块等组件构成,通过铸铁拱形闸门的闸板的上下滑动来实现调节水流量的大小,其特点在于挡水板的迎水面为拱形,拱形结构增加了其抗水压的能力,止水采用钢或镶铜的形式,如止水采用镶铜,也被称为单吊点平面拱形铸铁镶铜闸门。


三、尺寸参数

200*200mm-1000*1000mm单吊平面拱形铸铁闸门的外形尺寸、安装尺寸参数、适用水头、板重、总重等如下表,1米以上的型号参数详情可参考本站《PGZ平面滑动铸铁闸门厂家规格型号大全》


单吊平面拱形铸铁闸门规格尺寸型号


三、PGZ单吊点平面铸铁拱形闸门和PZ单吊点平板铸铁闸门的区别

两者的区别在于挡水板的外形不同,PGZ型是有弧度的,PZ型的挡水板是没有弧度,背水面有“十”字加强筋,同等重量的情况下,两者同属于平面铸铁闸门,止水面都可依据用户需求镶铜,也都可制作成双向止水型。


四、厂家售后

1、支持货到结款,库存量大,通常可订货后立即发货;

2、可全程协助客户安装,同时视情况可排技术人员入驻施工现场指导安装;

3、如确因质量出现问题,支持无条件退换货。

单吊平面拱形铸铁闸门厂家报价

本厂从事铸铁闸门、铸铁镶铜闸门、启闭机等水工机械研发、生产、销售一体的实力品牌企业。我厂拥有精良的生产设备、雄厚的技术力量、完善的检测手段、健全的质量保证体系、产品结构合理、性能可靠、品种齐全、各项技术指标均达到行业标准,同时拥有:

中性螺杆启闭机许可证、小卷扬启闭机许可证等。

本厂主营产品: 铸铁平面滑动闸门(0.2x0.2m-5mx5m)该闸门止水效果好、耐腐蚀、安装维护简便,适用于工程中的单向、双向止水。启闭机有: QL型螺杆式启闭机(0.3-200t)该产品有手动平推式和侧摇式,有手电两用 式,还分为单吊点和双吊点。其中小型启闭机带有机锁装置,3t以上启闭机配有高度指 示器和上下行程限位装置,QPQ、QPK(快速闭门)型卷扬式启闭机(5-2x150t)该产品25t以下为手电两 用式,40t以上为电动式且带有过载保护装置,均配有上下限装置。另外我公司可根 据用户具体要求生产各种规格的高扬程卷扬机和移动式启闭机。
