山西qda手电两用启闭机厂家​

山西qda手电两用启闭机厂家免费提供报价及常见规格型号、技术参数、结构图、安装布置图、优势特点等内容，来图来样支持定制生产、支持货到结款，长期坚持量大从优政策，欢迎批量采购！

一、山西qda手电两用启闭机简介

qda手电两用启闭机也被称为qda螺杆式手电两用启闭机、 机电一体化启闭机，因为其采用蜗轮、蜗杆变速螺母旋转使螺杆上下运动，从而实现带动闸门的启闭，具有运行可靠性强，操作方便等优势，被广泛应用于电力、冶金、石油、化工、造纸、污水处理等行业。

二、山西qda手电两用启闭机结构组件及结构图

1、qda手电两用启闭机结构组件

主要由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成，其多回转电动执行机构有户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等，还配备有扭矩保护和行程限位双重防护措施，也可依据用户需求实现遥控和现场操作，单台控制和集中控制等多种控制形式。

2、qda手电两用启闭机结构图

三、山西qda手电两用启闭机规格型号分类

1、qda/s手电两用启闭机常见规格型号有：

a、单吊点：QDA-20、QDA-45、QDA-60、QDA-90、QDA-120、QDA-180、QDA-250等

b、双吊点：QDS-2×3、QDS-2×5、QDS-2×8、QDS-2×10、QDS-2×12、QDS-2×15 QDS-2×20、QDS-2×25等

qda手电两用启闭机规格型号尺寸表

2、qda手电两用启闭机分类

a、按吊点数可分为：单吊点启闭机和双吊点启闭机；

b、按传输力的介质可分为：液压启闭和气动启闭；

c、按动作方式及自动化程度分：手动、电动、整体、智能；

d、按连接型式还分为：转矩型、电站型、推力型；

e、根据环境的要求可分为：普通型、胡外形、防爆型等；

f、按照控制方式可分为：常规型、整体型和调节型。

四、山西qda手电两用启闭机技术参数及执行标准

1、qda手电两用启闭机技术参数表

2、执行标准

a、机型性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；

b、隔爆型的性能符合 GB3836. 1- 2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836. 2-2000《爆炸性气体环 境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

五、山西qda手电两用启闭机优势特点

1、qda手电两用启闭机采用螺杆螺旋传动，而传动螺杆均采用梯形螺纹同时并设有平面轴承，因此具有安装维护简单、操作轻巧灵活等特点。

2、电动启闭采用三级减速设备，即齿轮-蜗杆-蜗轮三级减速，因此具有运转平稳可靠，转距大的特点；

3、操作灵活方便，可实现遥控和现场操作，单台控制和集中控制等多种控制形式；

4、启闭准确，行程控制机构采用十进位计数器原理，控制行程的误差百分之0.5，同时配备有开度指示，准确可靠，有开闭灯光信号指示；

5、运行可靠性能强，配备有扭矩保护和行程限位双重防护措施，转距保护控制是通过蜗杆产生轴向位移触动微动开关，来达到保护电器的原理，限位保护有限位装置；

6、应用范围广：用户可依据自己需要安装的环境选购普通型、户外型、防爆型等多种形式。

小结：qda手电两用启闭机具有外形美观、体积小而紧凑、安装方便、操作启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低、功能全、控制系统先进等特点。

六、山西qda手电两用启闭机安装布置图

1、qda手电两用启闭机安装要点：

a、启闭机安装时，其安装位置的控制需报送监理复核且合格的吊点纵、横向中线以及启闭机平台高程为基准，对机架体吊装粗定位后采用手拉葫芦进行调整。

b、启闭机安装除安装位置的控制外，主要控制电气安装及整机调试工作，电气安装及整机调试时，严格按照制造厂提供的说明书、有关设计及规范要求有步骤地进行操作。

c、安装工序检验一次合格率百分之95，焊缝无损探伤一次合格率百分之90，优良率为百分之95。

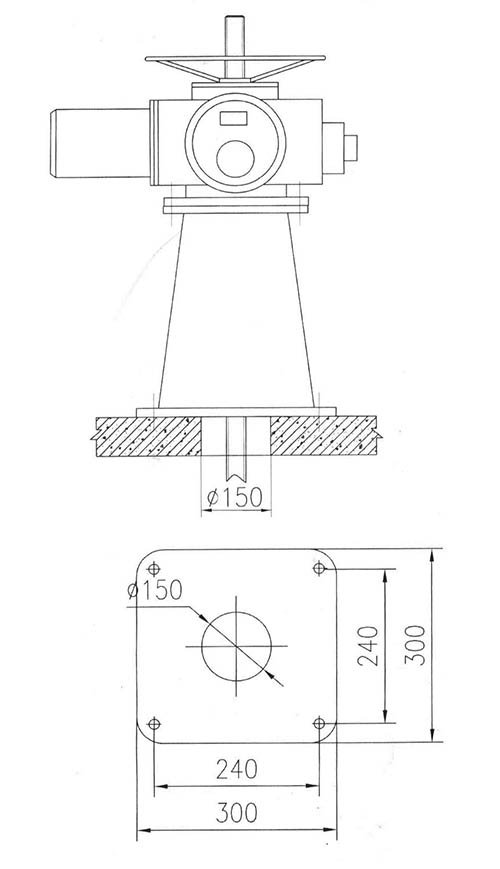

2、qda手电两用启闭机安装布置图

七、山西qda手电两用启闭机应用

1、适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于阀门的开启、关闭或调节；

2、用于对渠道小型铸铁闸门、小型水库铸铁闸门、平面钢闸门、堰门、平板格栅等水利闸门的开启或关闭；

3、用于给排水工程、电力、冶金、石油、化工、造纸、污水处理等行业的闸阀的开启或关闭。

八、订购说明：

1、订购qda型手电两用启闭机时需注明环境要求，比如室内、室外、防爆等；

2、启闭机通常与本厂闸门配套订购，如果单独订购启闭机，请注明提升高度、吊点至启闭机底部距离、丝杆端部连接形式及尺寸，双吊点还需注明吊点间距；

3、订货时须详细注明型号、规格及数量；

4、启闭力如果是50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机手摇把两套只供安装，空载调整时手摇使用，负载时不**使用手摇；

5、特大型或有特殊要求的启闭机，本产可按要求定制；

6、qda型启闭机配用电动装置，我厂尚可按用户需要，配其他厂家电动装置或进口电装，电机功率按电装配套。
