调节堰门

TY型调节堰门

发布日期:2021-11-14 13:13:04浏览:73 次

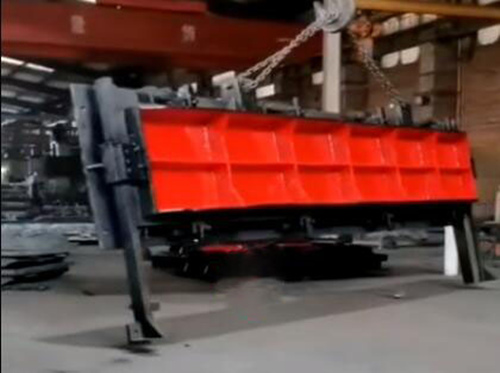

TY型调节堰门

一、TY型调节堰门的外形尺寸及安装布置尺寸参数表:

表(一):TY400×300-1500×400外形及安装尺寸参数表

型号规格

TY-400

×300

TY-600

×300

TY-800

×300

TY-1000

×500

TY-1200

×500

TY-1500

×400

外形尺寸B×h(mm)

400

×300

600

×300

800

×300

1000

×500

1200

×500

1500

×400

孔口中心至平台的距离H(mm)

根据土建实际尺寸而定

安装尺寸(mm)

A

620

840

1040

1150

1400

1700

C

370

370

370

560

695

645

D

-

-

-

650

645

545

E

40

40

40

60

75

75

G

65

65

75

35

50

65

K

185

185

185

285

315

270

TY型堰门结构尺寸布置图

表(二):TY1500×500-2000×1500外形及安装尺寸参数表

型号规格

TY-1500

×500

TY-1600

×500

TY-800

×500

TY-2000

×500

TY-2000

×1000

TY-2000

×1500

外形尺寸B×h(mm)

1500

×500

1600

×500

1800

×500

2000

×500

2000

×1000

2000

×1500

孔口中心至平台的距H(mm)

根据土建实际尺寸而定

安装尺寸(mm))

A

1700

1750

1950

2250

2250

2250

C

695

695

695

695

1240

1250

D

645

645

650

650

1150

1650

E

54

70

75

75

75

75

G

71

35

35

35

70

70

K

300

285

320

365

605

940

注:TY也可称为TYZ铸铁闸门,TY—升降式调节堰门;B—堰门宽度;h—可调节范围

二、用途

TY型升降式调节堰门主要用于灌溉.防汛、水利水电、污水处理厂的水位控制系统中调节水位。

三、结构及工作原理

TY型调节堰门主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成,采用明杆式、升降式,平面加筋型、附壁式安装,堰门由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动堰门门体上下运行,从而达到调节水位的目的的,所以堰门向下为开启,向上为关闭,也可称为下开式闸门。

四、主要特点

1、门板、门框、导轨材质可选用铸铁整体浇铸或是不锈钢制作,保证有足够的断面;

2、弹性楔紧装置在堰门启闭过程中始终弹紧,确保堰门在任何位置都能达到理想的效果;

3、设备结构简单、止水性好,调节范围广的特点。

五、选购说明

1、选购时,需请提供堰板尺寸及调节范围;

2、需注明设备材质;

3、可选配手动或手电启闭机;

4、若用户有特殊要求,可在订货合同中事先注明。
