10吨螺杆启闭机厂家报价,16年品牌

发布日期:2022-10-10 21:52:14浏览:838 次

10吨螺杆启闭机厂家报价基本在3450.00/台-6000元/台,具体的型号参数配置不同价位也不同,比如常见的有QL手电两用螺杆启闭机、QL双吊点型、QLZ直连螺杆启闭机、QLD电装螺杆启闭机等。

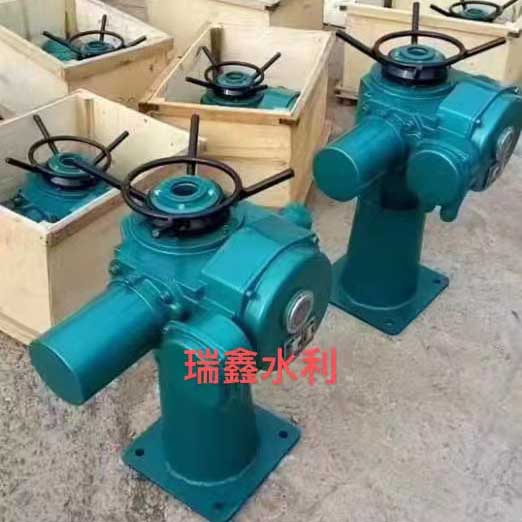

10吨螺杆启闭机厂家报价,16年品牌

一、10吨螺杆启闭机型号技术参数

1、QL手电两用型:

a.配套电机:Y112M-4型电机,电机功率:2.2KW;

b.底座尺寸:

10吨螺杆启闭机底座尺寸参数

c.螺杆参数:长度4.5米,螺纹长度4米,螺纹杆直径∅75毫米;

d.启门力:10吨;

e.闭门力:5吨;

f.启门高度:2.5米;

g.手动闭速度:0.52mm/r;

h.电动启闭速度:209mm/r

i.启闭机重量:597kg

j.地脚螺栓:4-M16×400

10吨QL手电两用型螺杆启闭机安装布置结构图

2、QL双吊点型:

a.配套电机:Y132S-6型电机,电机功率:3KW;

b.底座尺寸:

10吨QL双吊点螺杆启闭机底座尺寸技术参数

c.螺杆参数:长度3.5米,螺纹长度3米,螺纹杆直径∅51毫米;

d.启门力:2×5吨;

e.闭门力:2×2.5吨;

f.启门高度:3.5米;

g.手动闭速度:0.48mm/r;

h.电动启闭速度:175mm/r

i.启闭机重量:575kg

j.地脚螺栓:8-M16M×400

10吨QL双吊点螺杆启闭机底座安装布置尺寸技术参数

3、QLZ直连螺杆启闭机:

a.配套电机:Y112M-6,电机功率:2.2KW;

b.底座尺寸:

10吨QLZ直连螺杆启闭机底座尺寸技术参数

c.螺杆参数:长度4.5米,螺纹长度4米,螺纹杆直径∅75毫米;

d.启门力:10吨;

e.闭门力:5吨;

f.启门高度:3米;

g.手动闭速度:0.52mm/r;

h.电动启闭速度:209mm/r

i.启闭机重量:677kg

j.地脚螺栓:4-M16×400

10吨QLZ直连螺杆启闭机安装布置结构图

二、10吨螺杆启闭机内部构造及应用

1、10吨螺杆启闭机QL型内部构造:通常是由机壳、机盖、支架、螺母、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成,本厂根据用户要求,可配电子高度计,可现场及远程或集中控制,常规产品配机械限位器,其中手电两用型螺杆启闭机可为配有防盗嘴和专用扳手,具有防盗水功能,同时采用蜗轮,蜗杆变速螺母旋转,使螺杆上下运动,运行更加可靠!QL型手电两用螺杆启闭机适用于水利、水电、市政建设、水产养殖及农田水利建设工程,有特殊需求的用户可来图来样定制生产。

10吨螺杆启闭机内部构造及应用

2、10吨螺杆启闭机直连QLZ内部构造:主要由电机、启闭机、机架、螺杆、防护罩、蜗杆、电机、电器、行程控制机构等组成,采用三级减速方式,用螺旋传动,输出转距更大,采用户外型长时工作制电机,防护等级≥IP55。行程控制机构采用十进制计数器原理,控制行程的误差百分之0.5,转距保护控制采用产生轴向位移触动微动开关,来达到保护电器的原理。直联式螺杆启闭机多用于启闭有下压力要求的各种平面闸门,其特点是结构紧凑、启闭速度快、可靠性好、防破坏性强、安装占地面积小、易操作、维护方便等特点,需要注意的是这种机型不适合长时间超载、长时间连续作业。

三、10吨螺杆启闭机安装要点图片

1、安装前,检查各零件是否良好,润滑油是否上足,螺栓有无松动等内容;

2、启闭机底座与基础布置平面的接触面积要达到百分之90之上,保持底座基础布置平面水平180º,来确保设备运行时的稳固;

3、螺杆轴线与闸台上衡量水平面垂直,同时闸板吊耳孔垂直,如果螺杆倾斜,可能会造成局部受力,从而损坏启闭机组件

4、在螺杆启闭机置于安装位置后,先把一个限位盘套在螺杆上,再将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘,螺杆的下方与闸门连接;

10吨螺杆启闭机安装要点图片

5、机座基础构件的混凝土,应按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转;

6、在安装时根据闸门起吊中线,找正中线使纵横向中线偏差不超过+-3mm,高程偏差不超过+-5mm,然后浇注二期混凝土或与预埋钢板连接;

7、对于产品的电气设备的安装,应符合图纸及说明书的规定,所有电气设备均可靠的接地;

8、在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。

四、10吨螺杆启闭机厂家实力

1、厂家简介:

10吨螺杆启闭机厂家实力简介

2、厂家资质:

10吨螺杆启闭机厂家资质

总结:

以上就是关注10吨螺杆启闭机厂家报价、常见型号、技术参数、配型电机、内部构造、结构图、安装要点、安装图片的内容。找螺杆启闭机认准瑞鑫水工,十六年专注水工机械品牌!
