卷扬启闭机如何安装?

发布日期:2021-12-03 09:56:49浏览:1138 次

卷扬启闭机种类型号多种多样,常见的有:QHQ型、QPT型、QPK型、QPQ型,具有结构简单紧凑,启闭力大,运行可靠等优势特点,那么其该如何安装呢?(其相应应型号的技术参数、安装布置尺寸表、结构图可参考本站相应的机型)

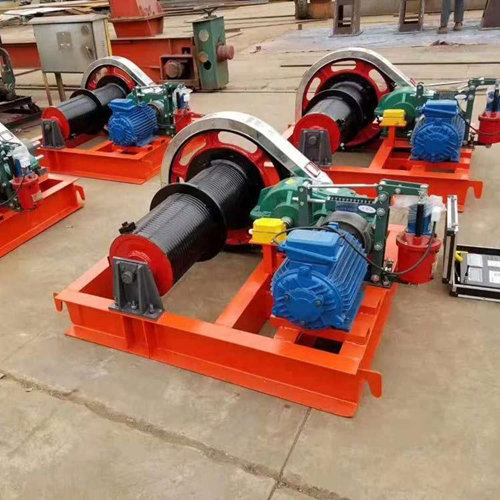

卷扬启闭机该如何安装

一、卷扬启闭机安装流程

安装卷扬启闭机之前应先结合设计施工图纸编制相应的施工流程,以确保其能够正确安装,且符合相应的规范要求。常见的安装流程如下:(以下内柔仅供参考,不同的工程项目、不同的机型会有所差异)

1、安装前准备:包括有组件的清点、检查、润滑等;

2、设置安装控制点;

3、机座吊装;

4、机座就位、调整、埋件焊接加固等;

5、复检测,埋件二次灌浆浇注;

6、电气设备的安装;

7、拆除线架、杂物等;

8、空载试运转;

9、卷扬启闭机和闸门门叶连接,做负荷试验;

10、做无水全行程启闭操作试验;

11、做静水全行程启闭操作试验;

12、做动水全行程启闭操作试验;

13、清扫、防腐;

14、验收、移交。

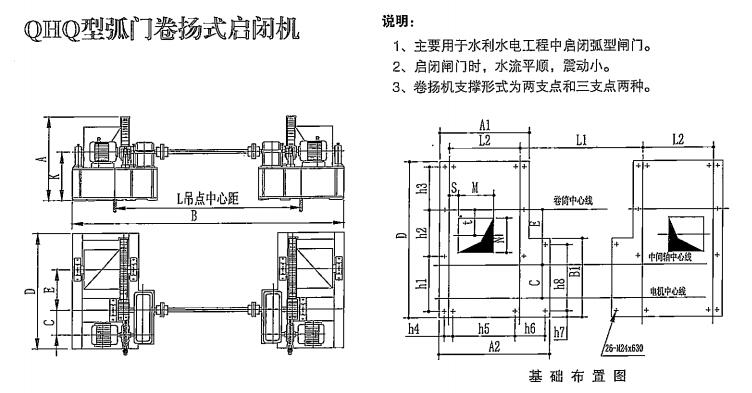

QHQ型二支点弧门卷扬启闭机结构及安装布置图

二、卷扬启闭机安装注意事项:

1、安装前组件的检查,应按《水利水电工程启闭机制造安装及验收规范》的有关规定进行检查,合格后,方可进行安装。(本厂产品有出厂合格证,质量不合格包退换货)

2、基础的检测,基础平台的平整度、高程,其水平度偏差不得大于0.5/1000,高程偏差不的大于±5mm,如不符合相关的规定,应在安装前做出相应的调整处理;

3、预埋地脚螺栓的检查,包括位置,埋入深度及露出的长度是否准确,如出现偏差,应在安装前及时作出相应的调整;

4、吊装找正,注意其纵、横向中线偏差不应得超过±3.0mm;

5、绕在卷筒上的钢丝绳的注意事项,当吊点处于下限位置,其留在卷筒上的圈数不得少于四圈,当吊点处于上限位置,钢丝绳不得缠绕到卷筒的光筒部分;在卷扬启闭机的组件钢丝绳绕平衡轮上时,应注意绳长两边需要均分;另外,钢丝绳在任何部位均不得与其他部件相摩擦;

6、制动闸瓦的注意实现,松闸时其应全部打开,间隙应符合相应的要求,并测出松闸电流值,对快速闸门启闭机利用直流电流松闸的情况,应分别检查和记录松闸直流电流和电压;

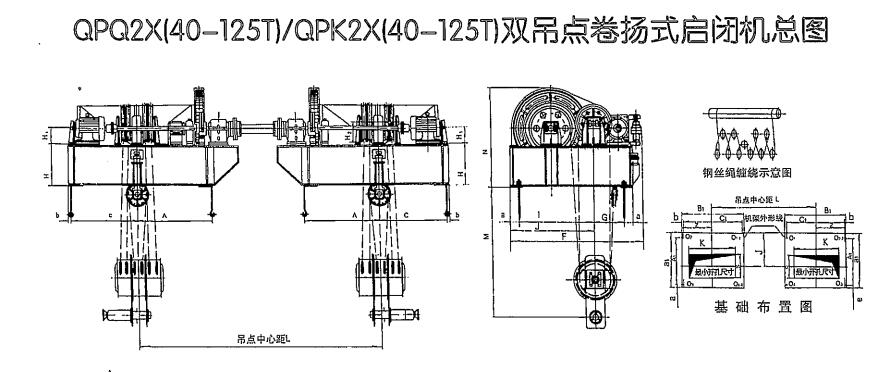

双吊点卷扬启闭机结构图及安装布置图

7、应注意检查并调试限位开关,开关动作应准确可靠,如出现问题应及时解决;

8、双吊点卷扬启闭机吊距误差不得超过±3.0mm;且两吊轴中线应在同一水平上,其高差在孔口内不得超过5.0mm;

9、在无载荷实验时,需要注意保证三相电流不平衡不应超过正负百分之10,且需检出电流值;

10、卷扬启闭机电气设备的安装应符合《固定卷扬式启闭机通用技术条件》中的有关规定。

11、主令控制器调整,高度和荷重指示器应能够准确反映行程和重量、且到达上下限位置后,主令开关能发出信号并自动切断电流,使启闭机停止运转。且保证闸门升降到上、下限位时的误差不超过1cm。

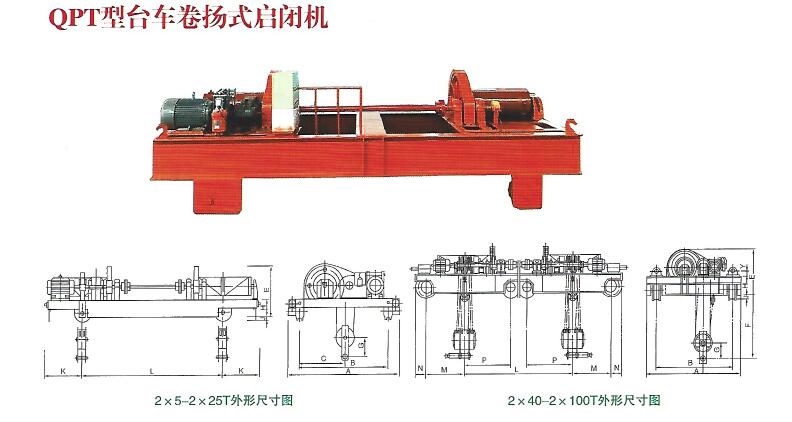

QPT台车卷扬启闭机结构图

12、空载试验全行程应上、下升降3次;

13、所有机械部件运转时,均不应有冲击声和其他异常声音

14、卷扬式启闭机安装后,应按相应的规范要求做试运行实验,试运行实验没有问题,且验收后,方可正式运行。

以上就是关于卷扬启闭机的安装流程及安装注意事项的内容了,瑞鑫水工专注水利汗液十六年,如想了解更多内容,欢迎关注我们。
